结构光三维测量技术因其非接触、高精度、高效率等优点，已成为现代工程测量领域不可或缺的重要工具。其中，四步相移法作为结构光技术中最为经典和广泛应用的核心算法，在提升测量精度、抑制环境干扰、处理复杂表面等方面展现出卓越性能。本文将深入探讨四步相移法在工程测量中的深度应用。
一、四步相移法的基本原理

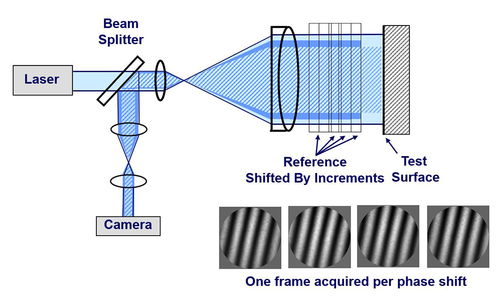

四步相移法的核心思想是通过向被测物体表面投射一系列具有固定相位差的正弦光栅图案（通常为四幅，相位依次相差π/2），并由相机同步采集受物体表面高度调制的变形光栅图像。通过对这四幅图像中每个像素点的灰度值进行解算，可以精确求解出包裹相位，再结合相位展开技术，最终重建出物体表面的三维形貌。其基本公式为：
φ(x, y) = arctan[ (I₄ - I₂) / (I₁ - I₃) ]
其中，I₁至I₄分别为四幅相移图像的灰度值，φ(x, y)为求解出的包裹相位值。该方法能有效消除背景光强和表面反射率不均匀的影响，从而获得更为纯净和精确的相位信息。
二、在工程测量中的深度应用场景
- 工业零部件高精度检测：在航空航天、汽车制造、精密模具等行业，对关键零部件的尺寸、形位公差及表面缺陷进行微米级检测至关重要。四步相移法结合高分辨率投影与成像系统，能够快速获取复杂曲面、齿轮、叶片等工件的完整点云数据，并与CAD模型进行比对，实现自动化、全场的质量检测。
- 大型结构变形监测：在桥梁、大坝、大型建筑等土木工程领域，长期监测其结构健康与变形情况是保障安全的关键。通过部署基于四步相移法的结构光测量系统，可以非接触、远距离地获取结构物在荷载、温度等因素作用下的全场三维位移和应变分布，精度可达亚毫米级，为安全评估提供精准数据支持。
- 文物数字化与修复：对于大型石窟、雕塑、古建筑等文化遗产，四步相移法能够在不接触文物的前提下，快速获取其高保真的三维数字模型。这些模型不仅用于数字化存档，还能精确分析风化、开裂等病害的几何特征，为制定科学的修复方案提供依据。
- 逆向工程与产品设计：在缺乏原始设计图纸的情况下，需要对实物样件进行复制或再设计。四步相移法能够高效、完整地捕捉样件表面的几何特征，生成可用于CAD/CAM系统的三维数据，大大加速了产品仿制、改型与创新设计的流程。
三、关键技术挑战与解决方案
尽管四步相移法优势显著，但在复杂工程应用中仍面临挑战：
- 高反光与阴影问题：对于金属、陶瓷等高反光表面，图像容易过饱和，导致相位计算错误。解决方案包括采用偏振滤波、调整投影光强、或多曝光融合技术。
- 动态与大幅面测量：传统四步相移需要时间顺序投影，不适用于动态场景。可采用彩色或条纹编码等方式实现单帧或少量帧的相位获取。对于超大物体，则需结合拼接技术与高功率投影系统。
- 相位展开可靠性：在表面不连续或存在遮挡时，相位展开易出错。现已发展出基于多频率外差、格雷码辅助等稳健的相位展开算法，有效提升了复杂物体的测量成功率。
四、未来发展趋势
随着硬件性能的提升与算法的不断优化，四步相移法正朝着更高速、更智能、更集成的方向发展。例如，与深度学习结合，自动识别和补偿测量中的异常点；集成到机器人或移动平台上，实现自动化、在线式的三维测量；以及向微纳尺度测量领域拓展，满足高端制造与科研的极致需求。
###
总而言之，四步相移法作为结构光三维测量的基石，其理论成熟度与工程实用性已在众多测量场景中得到充分验证。通过持续的技术创新与针对性的工程化改进，它将继续在提升工程测量的精度、效率和自动化水平方面发挥核心作用，为智能制造、智慧基建、文化遗产保护等国家重大战略领域提供坚实的技术支撑。
